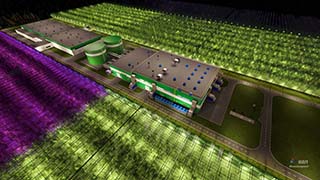

 Энергоцентр (Pэл=37,2 МВт) для энергоснабжения тепличного комплекса thumbnail.jpg)

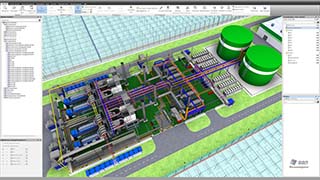

 Проектирование энергоцентра выполнено в формате цифровой информационной модели (ЦИМ) thumbnail.jpg)

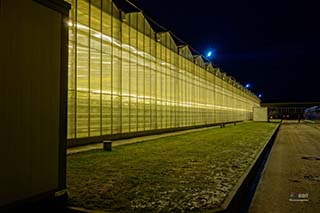

 Подавляющая доля потребления электроэнергии тепличным комплексом приходится на досветку thumbnail.jpg)

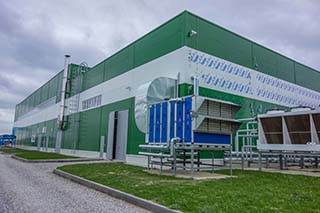

 Приточная вентиляционная установка энергоцентра в наружном исполнении thumbnail.jpg)

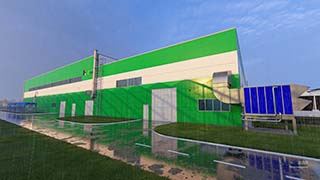

 3д-модель энергоцентра тепличного комплекса - вид на фасад котельного зала thumbnail.jpg)

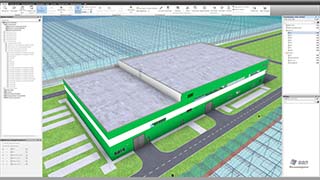

 Раздел АР (архитектурные решения) энергоцентра и тепличного комплекса в BIM-модели thumbnail.jpg)

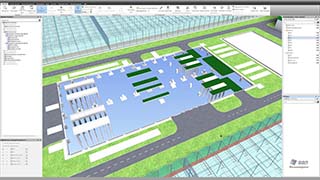

 КЖ (конструкции железобетонные) энергоцентра на базе ГПУ Rolls-Royce единичной рабочей массой более 142 тонн thumbnail.jpg)

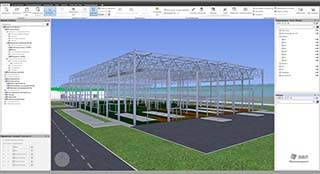

 Цифровая модель раздела КМ проектной документации энергоцентра тепличного комплекса thumbnail.jpg)

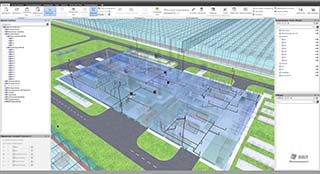

 BIM-модель систем водоснабжения и канализации ЭЦ на базе ГПУ для энергоснабжения ТК thumbnail.jpg)

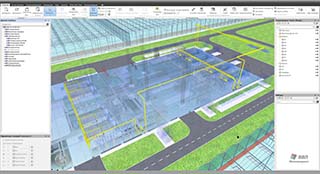

 Внутреннее газоснабжение энергоцентра на базе ГПУ и газовых котлов thumbnail.jpg)

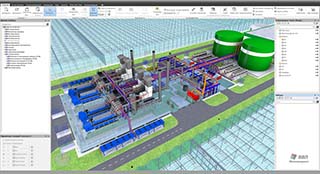

 BIM-модель технологических решений энергоцентра тепличного комплекса thumbnail.jpg)

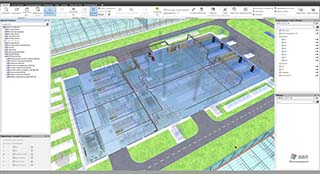

 Цифровая модель силового оборудования и сетей энергоцентра электрической мощностью 37,2 МВт thumbnail.jpg)

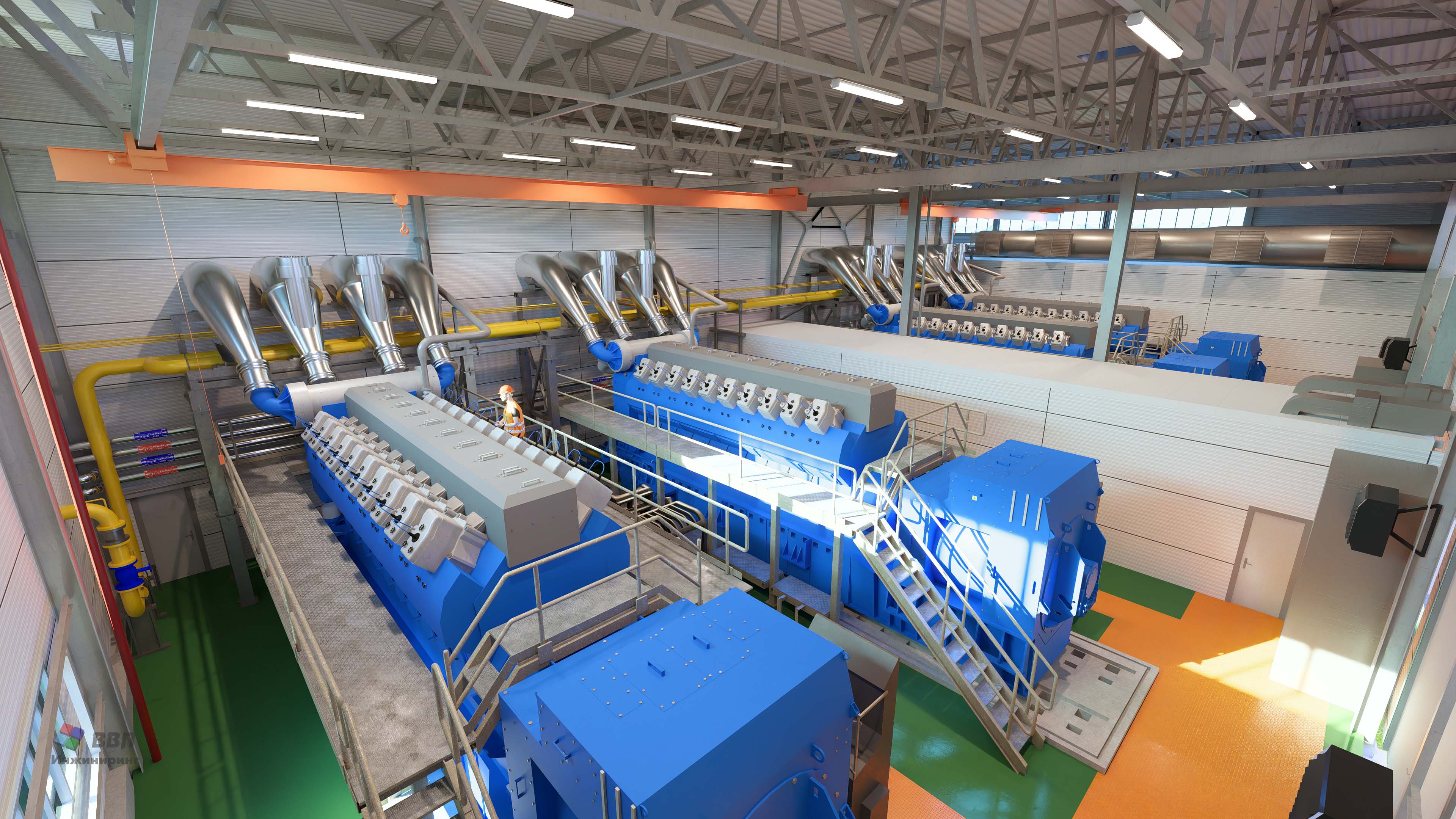

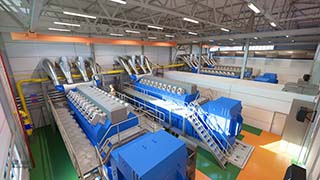

 Машинный зал энергоцентра. На первом плане газопоршневые установки Rolls-Royce единичной мощностью 9,3 МВт. 3д-модель thumbnail.jpg)

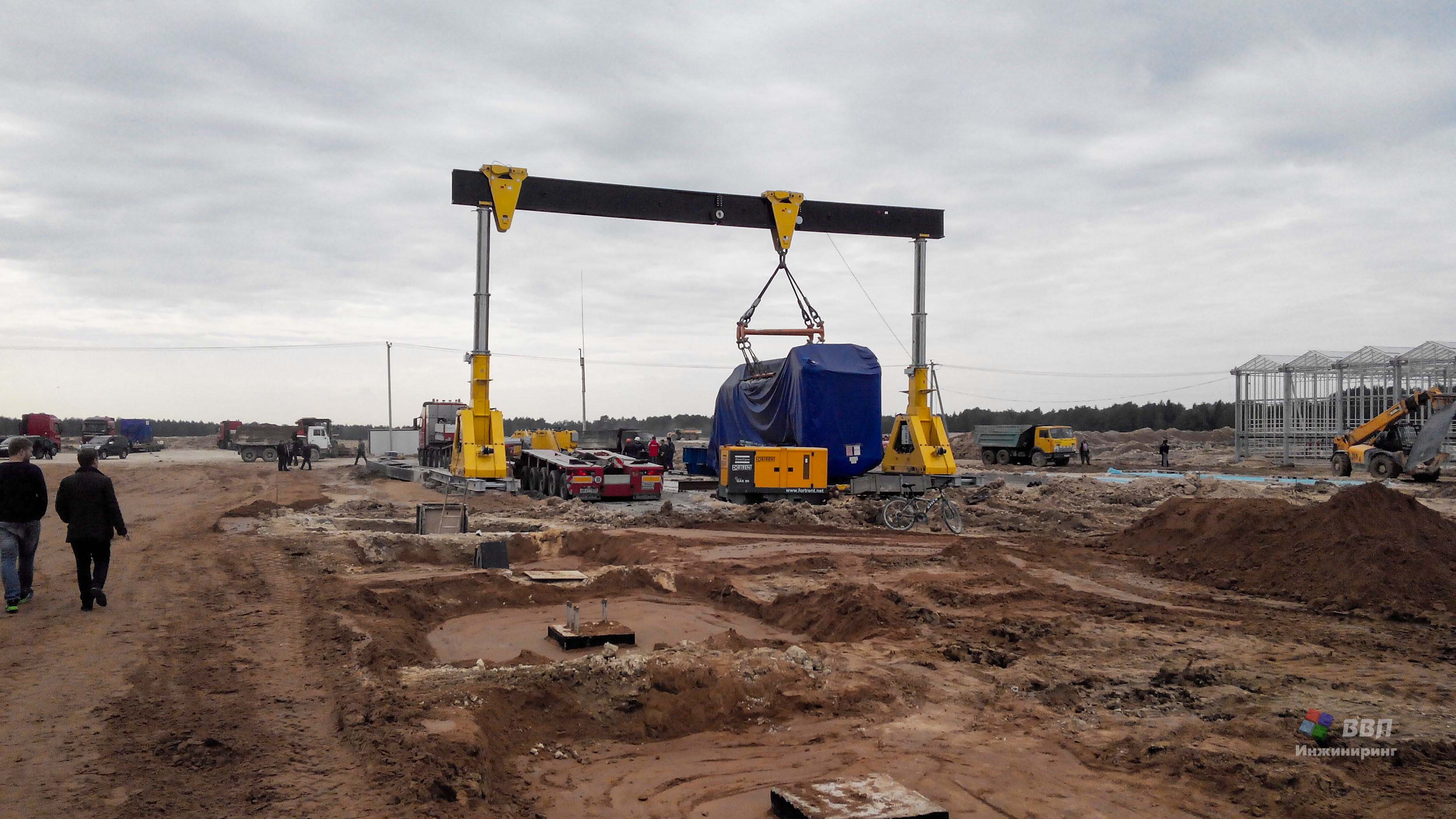

 Начало строительства ЭЦ. Разгрузка и установка ГПУ массой 142 тонны на фундамент в проектное положение thumbnail.jpg)

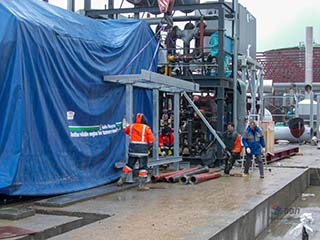

 Строительство ЭЦ с мощными ГПУ выполняется вокруг основного генерирующего оборудования thumbnail.jpg)

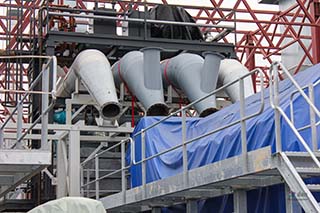

 Монтаж газовоздушного тракта ГПУ - в центре дымоходы для отвода отработанных газов thumbnail.jpg)

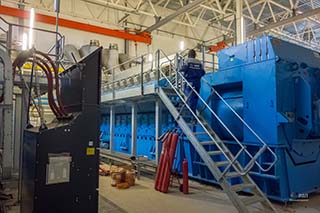

 Авторский надзор ВВП Инжиниринг над строительством и наладкой газопоршневого энергоцентра на базе ГПУ Rolls-Royce thumbnail.jpg)

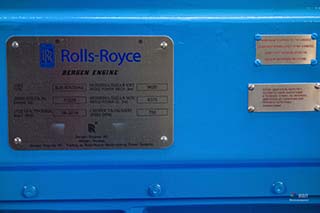

 Характеристики ГПУ Rolls-Royce B35-40V20AG на шильдике двигателя 9620 кВт мех. мощности при частоте вр. 750 об.мин thumbnail.jpg)

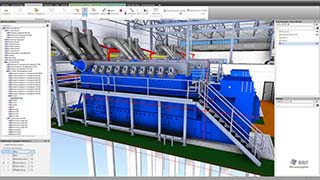

 3д-модель ГПУ Rolls-Royce - использование инструментов Измерение Autodesk Navisworks. Длина ГПУ 12,8 м, высота ГПУ 4,5 м thumbnail.jpg)

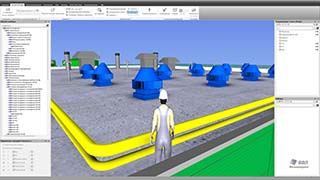

 Газопоршневые установки Rolls-Royce единичной электрической мощностью 9,3 МВт на фундаментах thumbnail.jpg)

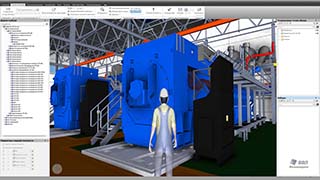

 Обход маш. зала газопоршневого ЭЦ с использованием инструментов BIM. ГПУ с генераторным распр. шкафом типа Sicuro-Z thumbnail.jpg)

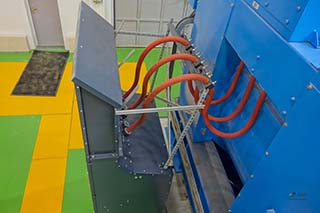

 Подключение генератора ГПУ (10 кВ) к генераторному распр. шкафу типа Sicuro-Z. Фиксация кабелей с учетом требуемых изгибов thumbnail.jpg)

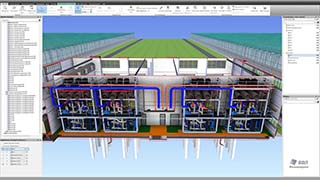

 Разрез инфраструктурной части системы утилизации тепла газопоршневых установок в BIM-модели энергоцентра thumbnail.jpg)

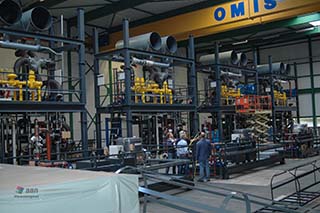

 Осмотр модулей СУТ (системы утилизации тепла) газопоршневых установок энергоцентра тепличного комплекса Агро-Инвест thumbnail.jpg)

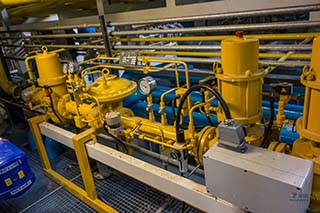

 Газовая линейка (рампа) газопоршневой установки энергоцентра thumbnail.jpg)

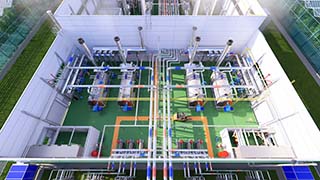

 ЦИМ котельного зала ЭЦ ТК. Основное оборудование - четыре котла мощностью 10 Гкалч каждый thumbnail.jpg)

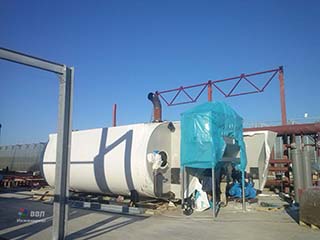

 Строительство котельного зала ЭЦ ТК - этап размещения массивного оборудования в проектном положении thumbnail.jpg)

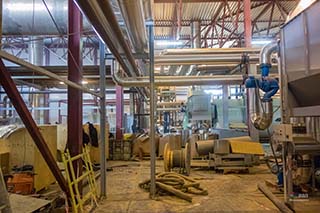

 Монтажные работы в котельном зале энергоцентра - завершающий этап thumbnail.jpg)

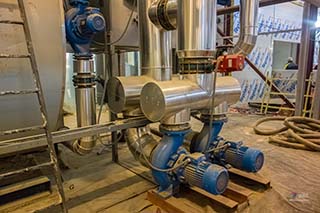

 Монтаж насосной группы котлов энергоцентра - сдвоенный насос для надежной работы системы thumbnail.jpg)

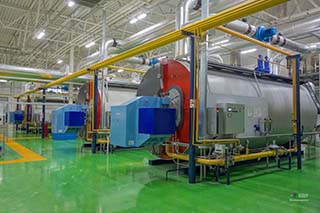

 Котельный зал энергоцентра тепличного комплекса - вид со стороны горелочных блоков thumbnail.jpg)

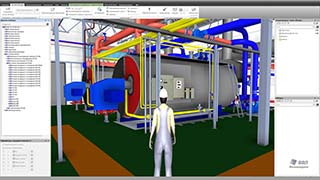

 Проектная 3d-модель котельного зала энергоцентра тепличного комплекса - вид со стороны горелок thumbnail.jpg)

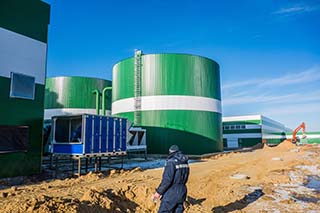

 Теплоаккумулирующее хозяйство ЭЦ ТК Агро-Инвест суммарным объемом 7200 м3 (два резервуара объемом 3600 м3 каждый) thumbnail.jpg)

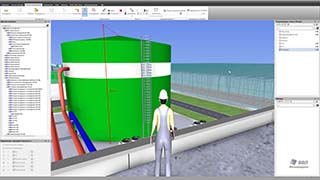

 Бак для хранения горячей воды объемом 3600 м3 (H=16,0м) системы по балансированию тепловой энергии thumbnail.jpg)
 Вид на энергоцентр тепличного комплекса со стороны теплоаккумуляторов. 3д-модель thumbnail.jpg)

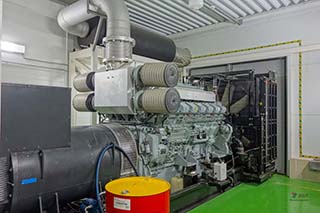

 Аварийная дизель-генераторная установка ТК Агро-Инвест. Обеспечивает работу критических систем автономной энергосистемы thumbnail.jpg)

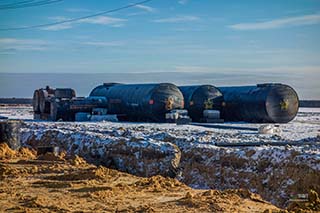

 Резервуарное оборудование хозяйства дизельного топлива энергоцентра до погружения под землю в проектное положение thumbnail.jpg)

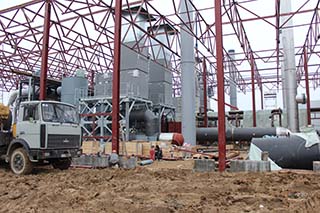

 Строительство ЭЦ на базе ГПУ. Монтаж МК несущего каркаса на фоне вент. установок и дымовых труб ГПУ thumbnail.jpg)

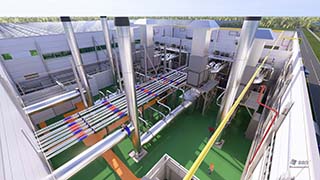

 Общий вид на центр. зал ЭЦ на базе ГПУ. Наглядное представление технологических решений обеспечено 3д-проектированием thumbnail.jpg)

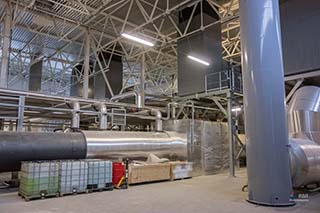

 ТО оборудования энергоцентра. SCR-установка и расходные жидкости (включая мочевину в кубах) thumbnail.jpg)

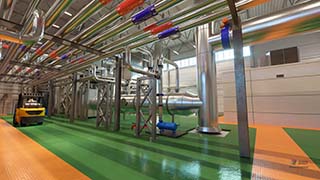

 ЦИМ энергоцентра. SCR-установка в составе системы отработанных газов газопоршневой электростанции тепличного комплекса thumbnail.jpg)

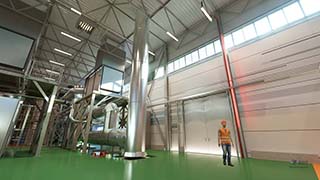

 BIM-модель газовоздушного тракта ГПУ - вид со стороны дымовой трубы и приточной вентиляционной установки thumbnail.jpg)

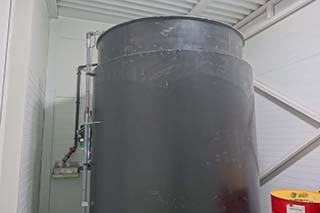

 Емкость мочевины для автоматизированной подачи в SCR-установки для очистки выхлопных газов ГПУ thumbnail.jpg)

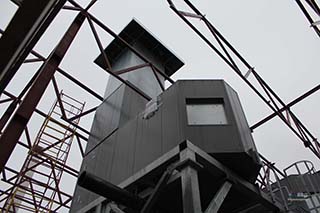

 Приточная вентиляционная установка ГПУ для забора, очистки и нагрева воздуха перед подачей в газовый двигатель thumbnail.jpg)

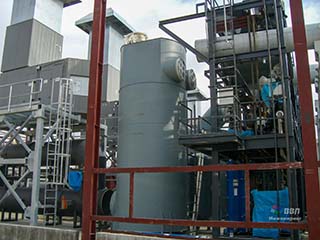

 Серьезные 3-этажные глушители в составе выхлопного тракта ГПУ единичной электрической мощностью 9,3 МВт thumbnail.jpg)

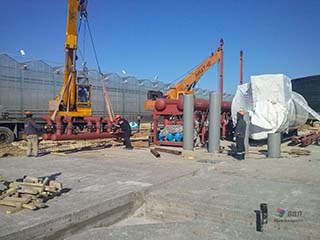

 Монтаж коллекторов горячей воды в котельном зале энергоцентра тепличного комплекса thumbnail.jpg)

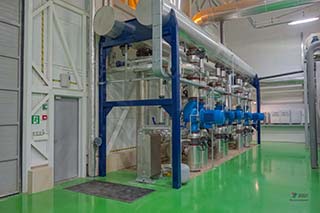

 Коллектор тепловой сети. Каркас, насосные группы, обвязка арматурой и КИПиА, теплообменники и расш. баки, теплоиз. thumbnail.jpg)

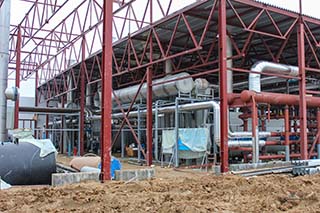

 Монтаж оборудования котельного зала ЭЦ ТК. Воздуховоды для отвода отработанных газов и подачи углекислого газа в теплицы thumbnail.jpg)

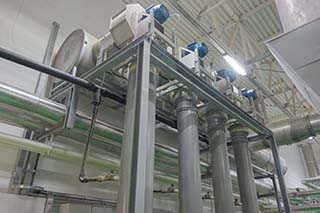

 Коллектор СО2 (газообразного СО2) для подачи охлажденного продукта после котлов в теплицы thumbnail.jpg)

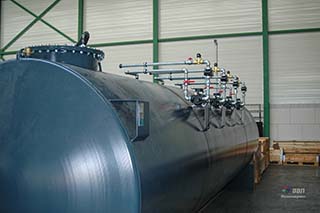

 Централизованный бак моторного масла для компенсации угоревшего масла ГПУ. Расход масла энергоцентром - до 11,0 кг в час thumbnail.jpg)

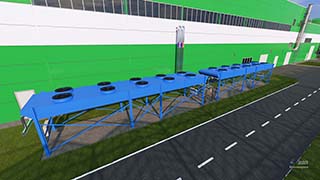

 ЦИМ сухих градирен технологического контура ГПУ - сброс тепла промеж. охладителей и 2-й ступени контура охлаждения масла thumbnail.jpg)

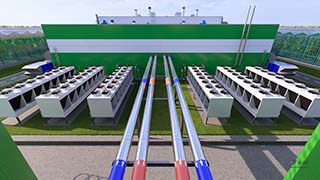

 ЦИМ сухих градирен контура полной тепловой мощности ГПУ - обеспечивается сброс невостребованного полезного тепла ГПУ thumbnail.jpg)

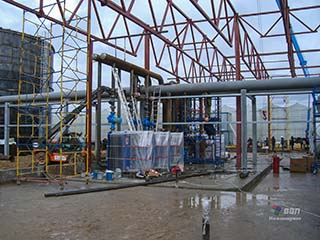

 Монтаж теплообменного оборудования при строительстве энергоцентра на базе газопоршневых установок thumbnail.jpg)

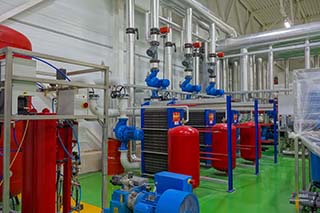

 Законченная строительством тепломеханическая система ЭЦ ТК (ТО, насосы, расш.баки, АУПД) thumbnail.jpg)

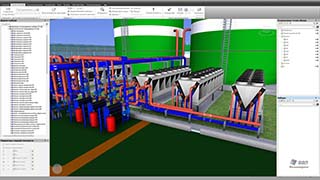

 3д-модель тепломех. система ЭЦ ТК. ПТО, мембр.е баки, труб. с обвязкой, насосы) и уличные установки (АВО с баками-аккум.) thumbnail.jpg)
